ハイライト

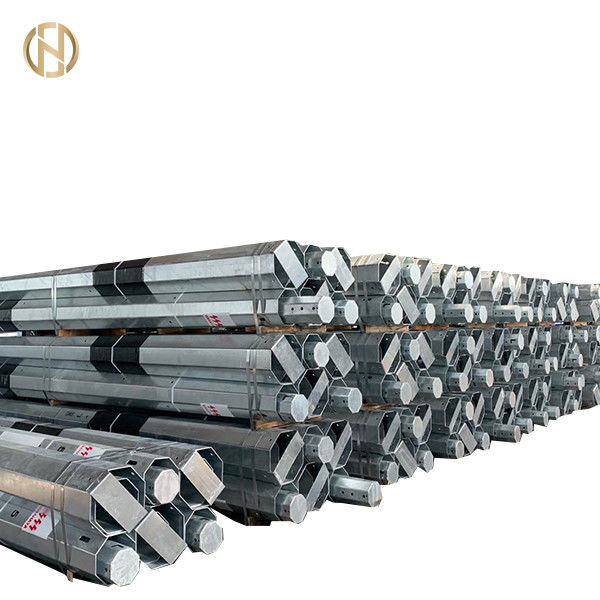

12Mの鋼鉄街灯柱
,電流を通された鋼鉄街灯柱
,12Mは街灯柱に電流を通した
-
材料熱いロール炭素鋼
-
高さ16M
-
厚さ5mm - 22mm
-
形、12side管状
-
溶接AWS D 1
-
表面処理HDG
-
色灰色
-
起源の場所中国
-
ブランド名Futao
-
証明ISO9001:2008
-
最小注文数量6部分
-
価格$101 - $613
-
パッケージの詳細40HCかOTはマットかわらのマットによって包む
-
受渡し時間3weeks w
-
支払条件L/C、T/T
-
供給の能力毎日102部分
12Mは電力配分のための鋼鉄街灯柱に電流を通した
カスタマイズされた高さ屋外の鋼鉄管状のポーランド人、電柱、電気ポーランド人
製品の説明
上でプロダクトはカスタマイズされた高さ屋外の鋼鉄管状のポーランド人、電柱、電気ポーランド人のためにとりわけなされる鋼鉄電信柱である
- プロダクトはANSI/TIA-222-Gの構造標準に従って設計され、製造される
- 私達に私達の競争相手上の端を与える私達の会社だけこれらの全体的な製造の標準に従うことができる
- プロダクトはISO 1461/ASTM A123の標準に従って電流を通される熱いすくいである
- ポーランド人 シャフト材料:ASTM GR65、GR50、Q460 A572、S355、Q345/Q235、等
- 物質的なコード:GB/T1591-2008、GB/T700-2006
- 私達はISOの9001:2015の証明を所有し、私達の顧客に最もよい製品とサービスを与えることに努力している
- 私達は監督および補足の部品を含む付加的な援助を必要であれば提供する
- 私達は私達の顧客の指定に従ってさまざまな設計を収容する
PLSソフトウェアに従って設計するためには、私達は次の設計パラメータが要求する:
- 棒が使用される地域の操作上の風速
- 棒のアンテナ負荷そして高さ
- 棒の総高さ自体
製品仕様書
|
製品名 |
カスタマイズされた高さ屋外の鋼鉄管状のポーランド人、電柱、電気ポーランド人 |
|---|---|
|
適した使用 |
電力配分 |
|
形 |
管状、多角形または円錐 |
|
材料
|
Q345B/ A572の最低の降伏強さの>= 345n/mm2 Q235B/A36の最低の降伏強さの>= 235n/mm2 他の材料は要求（Q460、ASTM573 GR65、GR50、SS400、ST52へのSS490、）によって使用されるかもしれない |
|
許容誤差次元 |
+ - 1% |
|
力 |
11kv、13kv、15kv、33kv |
|
安全率 |
ワイヤーのための安全率:5 ワイヤーのための安全率:5 |
|
Kgの設計負荷 |
200- 棒の上から30cmに適用される1111のKg |
|
彫版 |
リベットまたは接着剤の彫版、顧客の要求による浮き出しを通した名札 |
|
表面処理 |
ASTM A123の標準/粉のコーティングに従う熱いすくいの亜鉛めっき |
|
ポーランド人の接合箇所 |
モード、内部のフランジ モード、向かい合って共同モードを挿入しなさい |
|
ポーランド人の設計 |
8等級の地震に対して |
|
風の抵抗 |
160 km/hか30m/s |
|
最低の降伏強さ |
45msq |
|
最高の最終的な引張強さへの分 |
490 mpa - 620 mpa |
|
標準 |
ISO 9001 |
|
セクションごとの長さ |
一度スリップの接合箇所なしで形作られる14mの中では |
|
溶接 |
内部および外的な二重溶接プロセスは継ぎ目が無い表面を作り出す 溶接の標準:AWS （アメリカの溶接の社会） D 1.1 |
|
厚さ |
3mm - 6mm |
包装及び出荷
| 上セクション | 上dia （mm） | Ave =191 （190/192/191/192） | Ave>=190 | ||||||
| 最下dia （mm） | Ave>=299 | ||||||||
| 中間セクション | 上dia （mm） | Ave>=280 | 渡される | ||||||
| 最下dia （mm） | Ave>=390 | ||||||||
| 最下セクション | 上dia （mm） | Ave>=367 | 渡される | ||||||
| 最下dia （mm） | Ave=480 （478、482、478、480） | Ave>=478 | |||||||
| Galvの壁厚さ（mm）: | 段階1/3 | 4.14 | >=4 | >=4mm | |||||
| 段階2/3 | 4.12 | ||||||||
| 段階3/3 | 4.15 | ||||||||
| 各セクション（mm）の長さ: | 段階1/2/3 | 6342/6348/6356 | 6345 | 6305-6385 | |||||
| 棒（mm）の全長 | 18010 | 18000 | 17850-18150 | ||||||
| ポーランド人（kg）の重量 | 677kg | 643-711kg | |||||||
| 縦方向の数各セクション1/2/3 | <> | <> | |||||||
| 電流を通された厚さ（um）: | 段階1/3 | 123/103/92.5/90 | BS729 | Ave>=70Um | |||||
| 段階2/3 | 96.5/88.7/96.7/97.3 | ||||||||
| 段階3/3 | 99.4/103/100/104 | ||||||||
| 物質的なテスト | YS （Mpa） | 648 | >=480 | >=480 | |||||
| TS （Mpa） | 706 | >=550 | >=550 | ||||||
| EL （%） | 23% | >=15% | >=15% | ||||||
私達は上を覆い、損傷から交通機関の間に起こるかもしれない電流を通された表面へのそれを保護するためにマットまたはわらが付いている棒の底部は梱包する。包装はまた顧客の条件に従ってすることができる。
3.1. 溶接
製造業者は決定と溶接操作で使用されるべき適切な技術を開発するために責任がある。
すべての溶接は行われるために溶接のタイプのために修飾された溶接工、溶接オペレータおよびtackersによって行われる。資格はAWS D1に従ってある。1。
すべての溶接はEN1090 EXC2およびシャフトのためのEN1090 EXC3に従ってプロシージャの資格を含むフランジを、基づかせるために行われる。
溶接は盾のmetal-arc、ガスによって保護された変化中心、metal-arcガスの盾または水中に沈めアーク プロセスによって行われる。
3.1.1. 縦方向の溶接
縦方向の溶接に浸透が100%である女性セクションのスリップの共同区域でを除いて最低60の（60%の）パーセントの浸透がある。
3.1.2. （関連した）支承板の溶接へのシャフト
版のフランジを付けたようになるシャフトは溶接シャフトの厚さが等しければまたは6mm支承板のための百% （100%）浸透の溶接である。
シャフトの厚さが6mmよりより少しなら、支承板の溶接へのシャフトはすみ肉溶接である。
生産のプロセス
次元の→の→の形成するか、または曲がる→の縦の溶接の→の証明を切る材料の→の証明は電流を通す溶接の→の穴の訓練の→のCalibration→刻み目を取り除くプロセス→ →の包装に通す粉のコーティングまたは塗る→のRecalibrationの→フランジを付けたようになる
私達のサービス
1. 私達は24就業時間以内にあなたの照会をすべて答える。
2. 経験された職員は流暢な英語のあなたの質問にすべて答える。
3. カスタマイズされた設計は利用できる。UEM及びUBMは歓迎されている。
4. 排他的で、独特な解決は私達のよく訓練された、専門エンジニアおよびスタッフによって私達の顧客に提供することができる。
私達の工場への歓迎!
