製品の説明

上でプロダクトは1161kv monopoles電流を通した送電線の電気鋼鉄管状タワー ポーランド人にのためのである  KPONE力の避難のプロジェクト ガーナ

• MONOPOLE送電線のための特別な技術仕様



  • 序文



  現在のペーパーはプロジェクトのための可能なラインpre-designを示すが、プロジェクトのためのラインのどの最終的な設計でもGRIDCoによって専門にされたライン デザイナーによって十分にそして形式的に承認される運ばれ。これらの指定は提供される送電線指定に補足で、それらと共に読まれるべきである。



  • 規模



  プロジェクトは2本の二重回路の送電線の構造を含む（2つの視覚繊維のグラウンド ワイヤー（OPGWの） shieldwiresと合うmonopoleタワーが付いている1匹のx 604mm2 AACのホーソーンのコンダクターを使用してself-supporting二重回路（DCの） monopole送電線タワーのおよそ7kmそして5kmそれぞれ。



  入札者はself-supporting二重回路のmonopolesのための互い違いの指定/デッサンを堤出するように励まされ、評価のために代理としてそれらにそれに応じて値を付ける。



  C) 鋼鉄monopolesの指定:1.設計状態:



  負荷の木の提示は、各負荷場合のために、monopoleに加えられた縦の、技術仕様に記述されているように横および縦方向の負荷あるある。

  物質的で部分的な安全率のγMはEN50341-1に従って鋼鉄の降伏応力の横断面の計算を加えられる。

  ポーランド人の分析はASCEのレポートN° 72に従ってローカルに締めることの第2順序（かP - Λ）分析そして点検が含まれている。計算のノートは承認のためにGRIDCoに出され、堤出される。

  ポーランド人は考慮された負荷（Cf EN 50341の§ 7.4.5.1 .3）の下の高さの8%への偏向の同輩の限定と計算される。



  2. 材料:

  すべての材料は新しく、この指定の内で参照された関連した標準に従って。



  材料表
  項目	標準	最低 降伏応力 Fy （Mpa）	最低の抗張圧力Fu （Mpa）	観察 t =厚さ
  ポーランド人 シャフトおよび支承板および腕	EN 10.025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	t = 16 16 < t="40" 40="">
  アンカー・ボルト	CL 6-8 ISO 898	480	600



  （*） NF A 35.503のクラス1のクラス1の化学成分の製品解析に従って:

  Si	=	0.030	%
  Si + 2.5 P	=	0.090	%



  鋼板の機械特徴そして化学成分は製造所の検定証によって確認される;これらの証明書は§ 3.1に従う。EN 10204/ISO 10474のB。

  3. 製造業:



  棒のセクションは鋼鉄、切口からブランコへの、そして12を規則的な多角形の横断面形づけるために形作られる風邪のシート味方したなされる。

  形作られた版は十分大きい半径にために材料の割れることを作り出さないために曲がる。



  3.1. 溶接

  製造業者は決定と溶接操作で使用されるべき適切な技術を開発するために責任がある。



  すべての溶接は行われるために溶接のタイプのために修飾された溶接工、溶接オペレータおよびtackersによって行われる。資格はAWS D1に従ってある。1。



  すべての溶接はEN1090 EXC2およびシャフトのためのEN1090 EXC3に従ってプロシージャの資格を含むフランジを、基づかせるために行われる。



  溶接は盾のmetal-arc、ガスによって保護された変化中心、metal-arcガスの盾または水中に沈めアーク プロセスによって行われる。



  3.1.1. 縦方向の溶接

  縦方向の溶接に浸透が100%である女性セクションのスリップの共同区域でを除いて最低60の（60%の）パーセントの浸透がある。



  3.1.2. （関連した）支承板の溶接へのシャフト

  版のフランジを付けたようになるシャフトは溶接シャフトの厚さが等しければまたは6mm支承板のための百% （100%）浸透の溶接である。

  シャフトの厚さが6mmよりより少しなら、支承板の溶接へのシャフトはすみ肉溶接である。



  3.1.3. 他の装置

  これらの溶接はデッサンに従ってすべての厚さのためのすみ肉溶接である。


  3.2. 許容

  • スリップの共同レベルで測定される平均の外径:±2 mmの最低の± 1%
  • Ovalization:次元のパーセントはスリップの共同レベルで2つの垂直な直径の間で取られた2つの測定のために注意した:3%以下[（Dmaxi-Dmini） /Dmaxi < 3="">
  • 棒の要素の長さ:- 25のmm/+75のmm
  • メンバーの直線性:1メートルのメンバーの長さ（メートルごとの2つのmm）の以下0.2%
  • ねじれること:長さ1 3メートルのあたり1.5度以下メンバーの
  • 穴の位置:私達の承認のデッサンで示される長さの± 1%



  3.3亜鉛めっき



  製作が完全に完了した後、鋼鉄ポーランド人は熱いすくい電流を通したである。二重浸ることは許可されない。



  すべての材料は、ボルトを除いて、ねじ、NF EN ISO 1461に従ってナット、電流を通される。



  すべての空のメンバーは表面の内側と外側の両方に電流を通される。ナットは電流を通すことの後でretapped、錆からグリースによって次に適切に保護される。



  4. 記述:

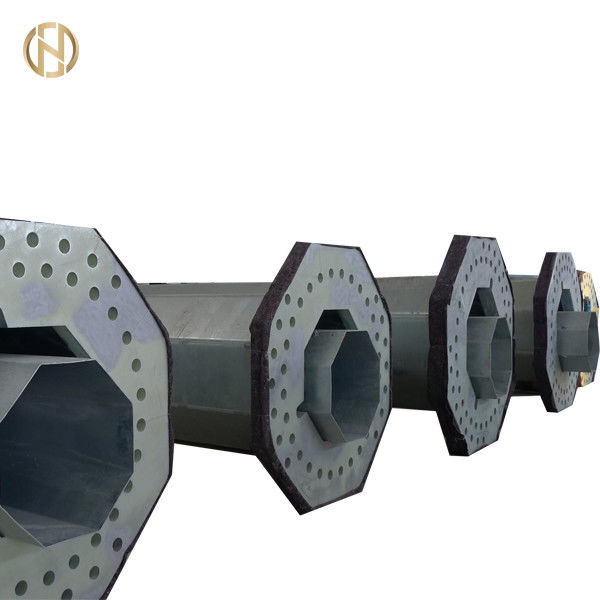

  均一に先を細くされた電流を通された鋼鉄ポーランド人、12は規則的な多角形の横断面味方した。1つのセクションの最大長は12メートルである。



  各表面はロード開始点でを除く補強剤なしで平ら、である。



  鋼鉄ポーランド人はスリップ合われた関係をはめ込むために設計されている。

  ポーランド人は接合箇所（棒1本あたりに共同1-2）の最小数と設計されている。ポーランド人の接合箇所はタイプのはめ込み、溶接するでありまたはボルトで固定して雇われない。



  スリップの共同長さはより上部の要素の主要な内部直径より少し1.5倍のではない。

  取り外し可能な金属棒の帽子は棒の上に合う。

  棒の反対側の同じレベルで付したcrossarmsは棒の中心線について対称で、そのようなそのそれぞれcrossarm独自に取付けることができるである。

  crossarmsは直通のvangs、ボルトおよびナットの平均によって棒に接続される。交差腕はまっすぐで、均一に先を細くされた6が（8）規則的な多角形の横断面味方したある

  すべての棒は基底状態の上の位置およそ50 cmの1つの埋まっているポイントを与えられる。



  棒の越えるべきアクセスはステップか梯子および反落下装置によって提供される。

  認識票は棒で釘付けされる;この札は示す:

  • 製造業者の名前
  • タイプそして長さの棒
  • 製造業の年
  • 順序の参照

すべての細部を示すデッサンは製造業者によって準備され、顧客に承認のために堤出される。

進水し、製造する工場はデッサンの文書による承諾前に始まらない。

5. 点検およびテスト:

5.1. 次元の点検しなさい

次元の条件に関して、すべてのセクションおよび部品はこの技術仕様の関連した節で述べられた許容に従って点検される。

5.2. 溶接の点検しなさい

すべての溶接は目視検査。疑わしい区域では、染料の鋭いテストは遂行されたaccである。NF EN 1289か磁気探傷テストaccの2を分類するため。NF EN 1291の2を分類するため。

5.3. 亜鉛厚さの点検しなさい

コーティング厚さの条件への承諾は磁気厚さゲージaccと点検される。NF EN ISO 1461に。

5.4. 点検ファイル

仕事と関連していたすべての文書はファイルされ、ファイルの4枚のコピーyは船積み前にGRIDCoに進む。

このドキュメンテーションは少なくとも含んでいる:

• 鋼板およびシートの製造所の検定証
• 材料のトレーサビリティ データ対棒のセクション
• 次元点検のレポート
• 溶接点検は報告する
• 亜鉛および塗る厚さの点検のレポート

その他の情報

• スパン–常態、風、重量、偏差角度/monopoleタワーのための末端の角度--は技術仕様で指定どおりにXX、YYおよびZZのタイプのためのと同じである。さらに、入札者はタイプZZの設計パラメータを使用して900の偏差角度の末端のmonopoleタワーを含むべきである。
• XXのための技術仕様は、YYおよびZZタワーにmonopolesの設計に使用するべきである格子をつける（弛み及び張力、負荷計算）。
• 重合体の絶縁体はmonopoleタワーのために使用される。絶縁体のひもの長さは整理および表面漏れ条件を満たす。二重絶縁体のひもは道/鉄道/川交差のためにすべての張力タワー使用され。ポリマー絶縁体のひもはコンダクターの張力および懸濁液セット、アーク角等と完全来る
• 技術仕様で格子タワーのために指定される土のタイプは同じそれらとである。
• 48の中心OPGWの特徴は設計のために使用される。
• monopoleタワーは国際規格に従ってテストされる。

包装及び出荷


私達は上を覆い、損傷から交通機関の間に起こるかもしれない電流を通された表面へのそれを保護するためにマットまたはわらが付いている棒の底部は梱包する。包装はまた顧客の条件に従ってすることができる。

生産のプロセス

次元の→の→の形成するか、または曲がる→の縦の溶接の→の証明を切る材料の→の証明は電流を通す溶接の→の穴の訓練の→のCalibration→刻み目を取り除くプロセス→ →の包装に通す粉のコーティングまたは塗る→のRecalibrationの→フランジを付けたようになる
