ハイライト
電柱ハードウェア
,電力の付属品
-
証明書ISO9001及びSGSの工場会計監査報告
-
モデルXP-70 U70BL
-
材料可鍛性鉄、製陶術
-
使用法送電線
-
取付けなさい容易
-
評価される電圧11kV
-
引張強さ70KN
-
起源の場所江蘇中国
-
ブランド名FUTAO
-
証明ISO 9001
-
モデル番号FPQ
-
最小注文数量10部分
-
価格$5 - $8
-
パッケージの詳細箱によるパッケージ
-
受渡し時間30仕事日
-
支払条件L/C、T/T
-
供給の能力毎月3000部分
70KN 11KVディスク懸垂用がいしの容易な設置長い耐用年数

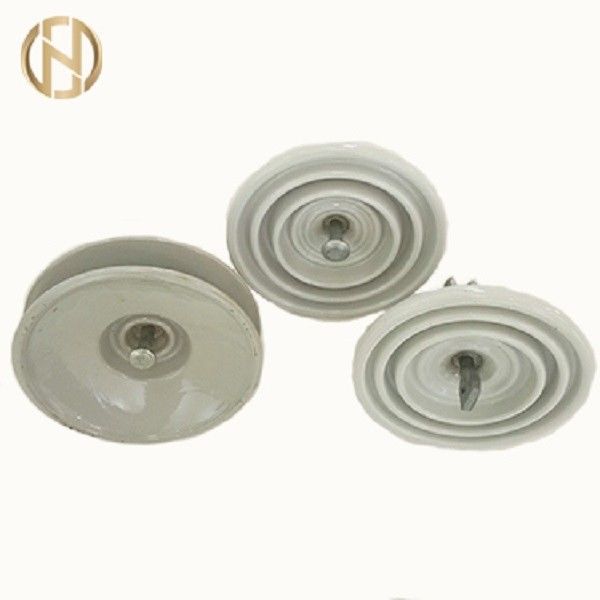

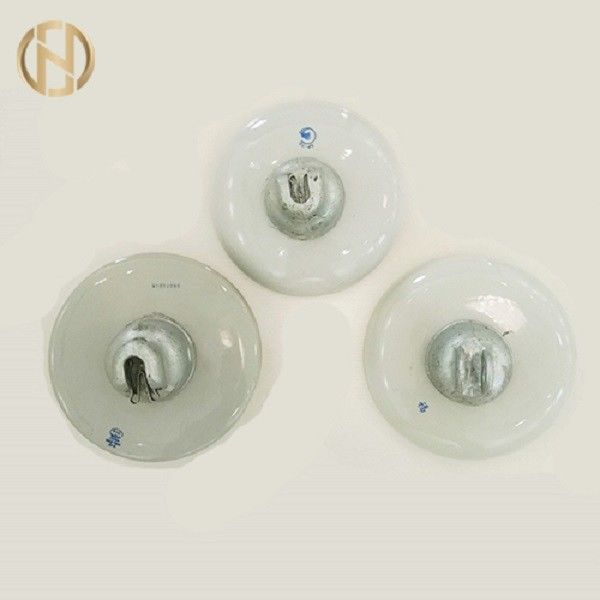

XP-70 U70BL 70KN 11KV ディスクサスペンションインシュレーターポールアクセサリー
各種ライン絶縁体を生産（ディスクサスペンションインシュレーター)、変電所および電力システムの絶縁体。優れた断熱性能、優れた耐候性、高耐熱性、取り付けが簡単などの特徴を備えたディスクサスペンションインシュレーターには、XP1-40、XP4-80、XP1-300ディスクサスペンションインシュレーター、および汚染防止サスペンションインシュレーターなどが含まれます。
仕様
主な寸法と標準事項:
| クラスANSI | 52-1xp-4.5cm | 52-2xp-7c-m | 52-3xp-7c-m | 52-4xp-7c-m | 52-5xp-11c-m | 52-6xp-11c-m | 52-8xp-16c-m | 52-9Axp-4.5cm | 52-9Bxp-4.5cm | 52-10xp-16c-m | ||
| 主な寸法(mm) | D | 165 | 190.5 | 254 | 254 | 254 | 254 | 280 | 114 | 133 | 280 | |
| H | 140 | 146 | 146 | 146 | 146 | 146 | 146 | 159 | 159 | 165 | ||
| 沿面距離(mm) | 178 | 210 | 292 | 292 | 292 | 292 | 280 | 171 | 171 | 280 | ||
| 電源周波数パンクチュア電圧(kv) | 80 | 90 | 110 | 110 | 110 | 110 | 110 | 80 | 80 | 110 | ||
| 平均フラッシュオーバー電圧 | 電力周波数(kv) | ドライ | 60 | 65 | 80 | 80 | 80 | 80 | 80 | 60 | 60 | 80 |
| 濡れた | 30 | 35 | 50 | 50 | 50 | 50 | 50 | 30 | 30 | 50 | ||
| 臨界インパルス 1.5x40us 波(kv) | ポジティブ | 100 | 115 | 125 | 125 | 125 | 125 | 125 | 110 | 110 | 125 | |
| ネガティブ | 100 | 115 | 130 | 130 | 130 | 130 | 130 | 90 | 90 | 130 | ||
| 電波障害電圧 | 対地電圧の試験(kv) | 7.5 | 7.5 | 10 | 10 | 10 | 10 | 10 | 7.5 | 7.5 | 10 | |
| 1000kHz/μVでの最大RIV | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
| E$M 失敗ロード(kn) | 44 | 70 | 70 | 70 | 111 | 111 | 160 | 44 | 44 | 160 | ||
| 引張耐荷重(kn) | 22 | 35 | 35 | 35 | 55.5 | 55.5 | 80 | 22 | 22 | 80 | ||
| 衝撃強さ(n・m) | 5 | 5.5 | 6 | 6 | 7 | 7 | 10 | 5 | 5 | 10 |
||
U70BLクラス
ユニット間隔(H) 146mm
呼び径(D) 255mm
公称沿面距離 295/320mm
定格 E&M 破壊荷重 70KN
日常引張荷重 35KN
カップリングサイズ 16A/16B
衝撃強さ(最小) 6N・m
電源周波数耐電圧 湿式 40KV
乾式70KV
乾雷インパルス耐電圧100KV
電源周波数 突刺電圧 110KV
電波干渉電圧 対地試験電圧 10KV
1MHzでの最大RIV 50μV
正味重量 4.7/4.9kg
適用規格 GB IEC AS BS
