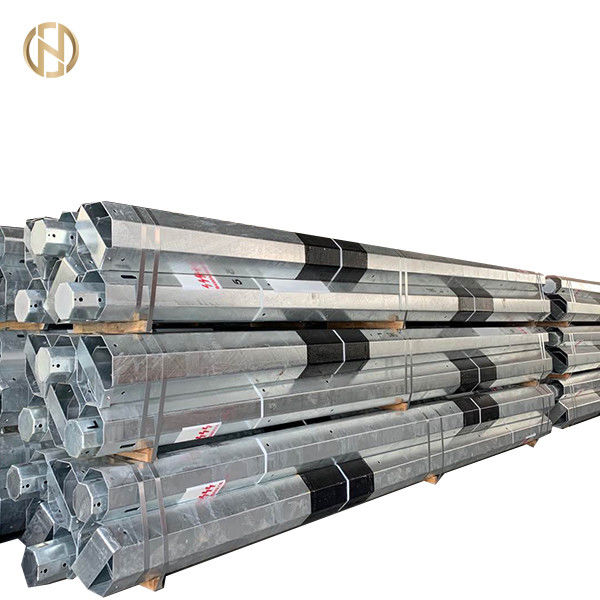

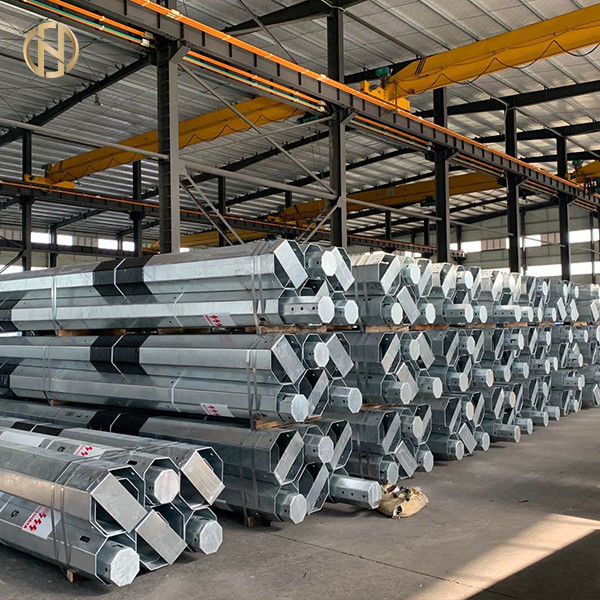

12Mは頭上式の電気ライン11KVか33KVのためのポーランド人の管状の耐久財を鍛造しました

                              12Mは頭上式の電気ライン11KVか33KVのためのポーランド人の管状の耐久財を鍛造した





1. 規模

1.1この指定は管状の鋼鉄の設計、製作、テストおよび供給をカバーする

頭上式の電気ラインで一般的な棒。

2. 概要

鋼鉄棒は複数の長さおよび強さでで指定どおりに製造される

表1はここに含んでいた。

2.1鋼鉄管状の棒は質に承認される会社によって製造されなければならない

標準的なISOの9001:2000。ISO 9001の証明数、の名前

連絡先を用いる承認された賛成の権限および電話およびファクシミリ

数はまた示される。入札者はISO 9001のコピーを囲む

入札の証明書。

3. 記述

3.1鋼鉄棒はswagged設計、3 （3）から別成っている

鋼鉄管の長さは2つの接合箇所で棒を製造するためにswagged。但し、そこに

棒のある数は価格および配信スケジュールに言及されているようにある

折るタイプであって下さい。量のそのような折る棒はで暗示される

契約の時。

3.2棒の製作で使用された鋼鉄管はあらゆる公認プロセスの鋼鉄である

42 kg/sqの最低引張強さの所有い。mmおよび化学薬品

以上0.06%の硫黄および以上0.06%の構成

リン。

3.3各長さのための表1での示されている管の直径および管の壁厚さ

棒は棒の各長さの製造で使用されるべき最低のサイズである。それはある

構成の管の適切さを定める入札者の責任

支えられるべき負荷のために示されている。但し、どんな場合にも管の直径

あらゆる構成の管のための壁厚さは表1.で示されている価値未満である。

3.4管状の棒は溶接された管から成り、swagged、そして一緒に結合される。

各接合箇所の上部の端は約45-degreeのの斜めに溝を彫られる。

鋼鉄棒は減少の直径の3つのセクションで構成される

棒の最低の直径の厚さそして長さは表1.に示すようにある。

3.5絶縁された上記のサポートの一部分になるすべての管はなされる熱いから

BS 6323または等量に従う継ぎ目が無いですか絶えず溶接された鋼鉄

適当な標準。

11kv行のための第2.章の技術仕様2-2

GSEEP/W/ICB-03 2073/74-03

3.6棒の全体のセクションは重量の最低のコーティングと電流を通される

より少しにより460 GMスクエア。内部的にそして外的のm。

3.7各棒は鋼鉄上の版3 mmの最低の厚さを与えられる

セクションの端に溶接される。上の版はを越えて写し出さない

上セクションの周囲。各棒はまた溶接された基盤を与えられる

棒の底に溶接される版。

3.8棒は、で定義されたように鋭いパターンに従ってあくために

図。すべての穴は18のmm dia.である。但し、製造業者は得なければならない

棒を製造する前の鋭いパターンの承認。各棒はある

図に示すように適切な長さと印を付けられる。

3.9折るタイプの棒はようにセクション部分製造される

場所に運ばれ、場所自体で合うことができる。上の棒セクションは

フランジを持てばそれの下のセクションは示されているように25 cmの長さに重複する

図表。棒は上でようにセクションあく

90度のx 7"しっかりそれの下のセクションは5/8"の2つのボルトによって固定できる

互い。2つのそのような接合箇所はイチジクに示すように3つのセクションの完全な棒を形作る

2および3。

3.10支承板のサイズは支配の標準によってある。

4許容

4.1次の許容は維持される:

a) 直径の許容:適当

b) 重量の許容:適当

c) 厚さの許容:適当

e) 直線性:終了する棒は直線性からない

によって高さの以上1/600。

5. テスト

5.1. 次のテスト（s）は棒のために供給した行われる。すべてのテストはある

十分に文書化され、証明されたテスト レポートはNEAに提供される。

硫黄のための抗張テストおよび化学分析およびリン

b. 偏向テスト

c. 永久的な一定テスト

d. 落下試験

11kv行のための第2.章の技術仕様2-3

GSEEP/W/ICB-03 2073/74-03

5.2抗張テストそして化学分析をのための行なうために選ばれる棒の数

硫黄およびリンは下記に与えられるようにある:

棒のロット サイズNO

500まで1

501から1000 2

1001から2000 3

2001年から3000 4

5の上の3001および

5.3選ばれる棒または行なう偏向テスト、永久的な一定テストおよび低下の数

テストは下記に与えられるようにある:

棒のロット サイズNO

500まで5

501から1000 8

1001から2000 13

2001年から3000 18

20の上の3001および

偏向テスト、永久的な一定テストおよび落下試験は行なわれる

選ばれる棒のそれぞれの連続。



指定はある 全長	410SP- 52 11のm				410 SP-43 10m		410 SP-31 9つのm		410 SP-13 8つのm
深さを植えること。m	1.8				1.8		1.5		1.5
セクション:
長さ、m 上（h1）	2.7				2.4		2		1.75
中間（h2）	2.7				2.4		2		1.75
最下（h3）	5.6				5.2		5		4.50
外径、mm 上（h1）	114.3				114.3		114.3		88.9
中間（h2）	139.7				139.7		139.7		114.3
最下（h3）	165.1				165.1		165.1		139.7
厚さ、mm
上（h1） 3.65 3.65
						3.65			3.25
中間（h2）		4.5		4.5		4.5			3.65
最下（h3）		4.5		4.5		4.5			4.5
おおよその重量、kg		175		160		147			101
不具になる負荷、kgf		307		348		367			301
負荷の適用からの 棒の上、m		0.6		0.6		0.3			0.3
