ハイライト
管状の鋼鉄ポスト
,八角形の鋼鉄棒
-
表面処理電流を通される熱いすくい
-
溶接AWS D 1.1
-
高さクライアント要求に従って
-
厚さ2mm - 32mm
-
材料Q235、Q345、Q420、
-
形、16side管状
-
起源の場所中国
-
ブランド名Futao
-
証明EN10046
-
モデル番号220KV
-
最小注文数量2pieces
-
価格$111 - $660
-
パッケージの詳細マットまたはわらのマットによる40HCかOTの覆い
-
受渡し時間33workdays
-
支払条件L/C、T/T
-
供給の能力毎月2100部分

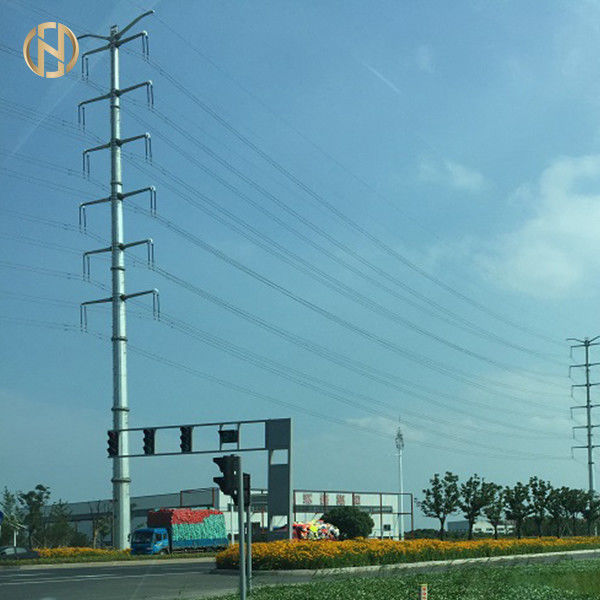

220KV管状の鋼鉄ポーランド人鋼鉄伝達ポーランド人230KV EN Stardand
送電線のための220KV管状の鋼鉄ポーランド人、230kv電気棒、ENのstardand
製品の説明
上でプロダクトは送電線のための220KV管状の鋼鉄ポーランド人、230kv電気棒、ENのstardandである。
PLSソフトウェアに従って設計するためには、私達は次の設計パラメータが要求する:
- 棒が使用される地域の操作上の風速
- 棒のアンテナ負荷そして高さ
- 棒の総高さ自体
製品仕様書
| タイプ | 送電線のための220KV管状の鋼鉄ポーランド人、230kv電気棒、ENのstardand。 |
| 適した使用 | 力のtranmissionライン |
| 形（横断面） | の8側の12側八角形 |
| 力の等級 | 220kv |
| いいえセクションの | <> |
| 長さ（m） | |
| 基礎 | 1.5Meterへの直接埋葬1.4 |
| 労働量 | 300daN 3KN |
| 負荷の破損 | 360daN、450daN、540daN、600daN |
| 安全率 | 1.2、1.5、1.8、2.0 |
| 材料 | ASTM 572 GR65かQ460 |
| 最低の降伏強さ | 355Mpa、450mpa、35.5sq.m |
| 最低の最終的な引張強さ | 450Mpa、550Mpa 45sq.m |
| 最高の最終的な引張強さ | 690mpa |
| EL % | >=15% |
| 上セクション | |
| 最下セクション | |
| 最低の厚さ（mm） | >=4.75mm |
| 許容誤差次元 | + - 1% |
| 彫版 | リベットまたは接着剤の彫版、顧客の要求による浮き出しを通した名札 |
| 表面処理 | ASTM A123 standards/EN10046に従う熱いすくいの亜鉛めっき |

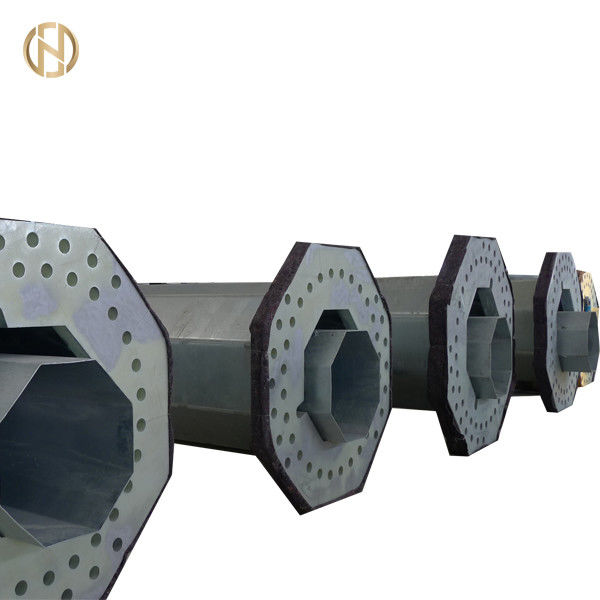

| ポーランド人の接合箇所 | モード、内部のフランジ モード、向かい合って共同モードを挿入しなさい。 |
| ロード状態 | |
| 0-5degree |
| 43m/s、160km.h。 |
| 1.0 |
| 全面的な棒の長さの10% |
| 溶接 | 内部および外的な二重溶接プロセスは継ぎ目が無い表面を作り出す |
3.2. 許容
- スリップの共同レベルで測定される平均の外径:±2 mmの最低の± 1%
- Ovalization:次元のパーセントはスリップの共同レベルで2つの垂直な直径の間で取られた2つの測定のために注意した:3%以下[（Dmaxi-Dmini） /Dmaxi < 3="">
- 棒の要素の長さ:- 25のmm/+75のmm
- メンバーの直線性:1メートルのメンバーの長さ（メートルごとの2つのmm）の以下0.2%
- ねじれること:長さ1 3メートルのあたり1.5度以下メンバーの
- 穴の位置:私達の承認のデッサンで示される長さの± 1%
3.3亜鉛めっき
製作が完全に完了した後、鋼鉄ポーランド人は熱いすくい電流を通したである。二重浸ることは許可されない。
すべての材料は、ボルトを除いて、ねじ、NF EN ISO 1461に従ってナット、電流を通される。
すべての空のメンバーは表面の内側と外側の両方に電流を通される。ナットは電流を通すことの後でretapped、錆からグリースによって次に適切に保護される。
4. 記述:
均一に先を細くされた電流を通された鋼鉄ポーランド人、12は規則的な多角形の横断面味方した。1つのセクションの最大長は12メートルである。
各表面はロード開始点でを除く補強剤なしで平ら、である。
鋼鉄ポーランド人はスリップ合われた関係をはめ込むために設計されている。
ポーランド人は接合箇所（棒1本あたりに共同1-2）の最小数と設計されている。ポーランド人の接合箇所はタイプのはめ込み、溶接するでありまたはボルトで固定して雇われない。
スリップの共同長さはより上部の要素の主要な内部直径より少し1.5倍のではない。
取り外し可能な金属棒の帽子は棒の上に合う。
棒の反対側の同じレベルで付したcrossarmsは棒の中心線について対称で、そのようなそのそれぞれcrossarm独自に取付けることができるである。
crossarmsは直通のvangs、ボルトおよびナットの平均によって棒に接続される。交差腕はまっすぐで、均一に先を細くされた6が（8）規則的な多角形の横断面味方したある
すべての棒は基底状態の上の位置およそ50 cmの1つの埋まっているポイントを与えられる。
包装及び出荷
私達は上を覆い、損傷から交通機関の間に起こるかもしれない電流を通された表面へのそれを保護するためにマットまたはわらが付いている棒の底部は梱包する。包装はまた顧客の条件に従ってすることができる。
生産のプロセス
次元の→の→の形成するか、または曲がる→の縦の溶接の→の証明を切る材料の→の証明は電流を通す溶接の→の穴の訓練の→のCalibration→刻み目を取り除くプロセス→ →の包装に通す粉のコーティングまたは塗る→のRecalibrationの→フランジを付けたようになる
FAQ
| Q3. 私はデザイナーである;私が私達が設計したサンプルを作り出すのを助けて頂けますか。 |
| :私達の代表団は成功する私達の顧客が助けることである。私達は持つかもしれないこと問題を解決するのを助けること幸せよりもっとある。 |
| Q4. 私達は私達の区域のためのあなたの代理人でありたいと思う。私はいかにこれに適用するか。 |
| :あなたの提案およびあなたの企業収益をに送りなさい |
| Q5. あなたの会社についての私に言いなさいか。 |
| :私達はずっと2000年以来の電柱を含むいろいろな種類の鋼鉄棒の製造業者および輸出業者、街路照明の棒、テレコミュニケーションの棒および他の鋼鉄基づいたプロダクトである。私達のプロダクトは世界中の多くの地域に輸出された。 |
| Q6. 決め付けられた会社のためのある特別な方針があるか。 |
