| ブランド名: | FUTAO |
| モデル番号: | STP-022 |
| MOQ: | 10個 |
| 価格: | $200 - $300/ Piece |
| 納期: | 60労働日 |
| 支払い条件: | LC、T/T |

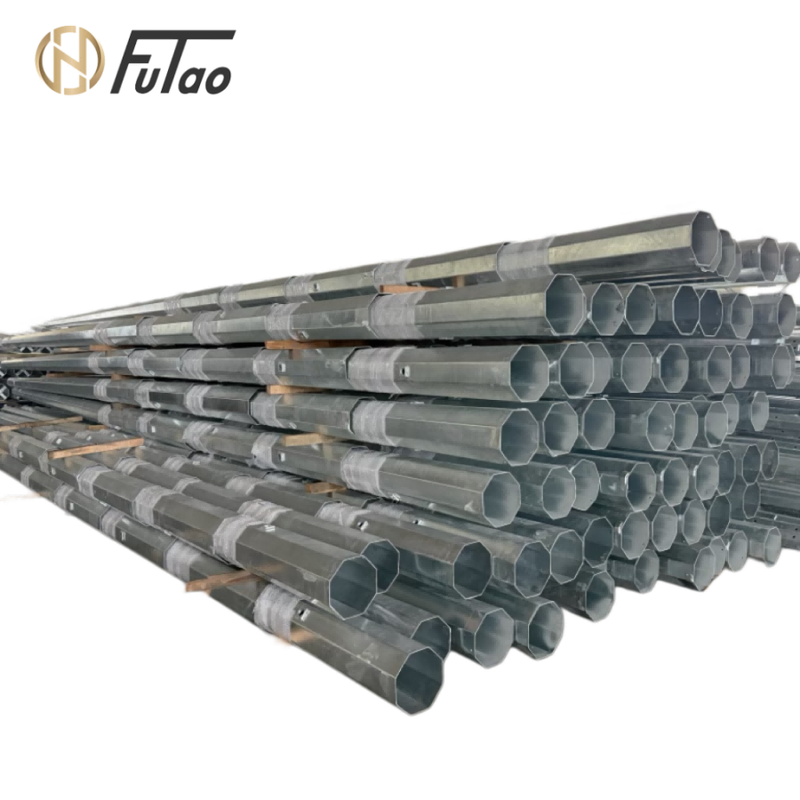

11mの鋼鉄の電極は最も検索され,広く指定されていますマレーシアの配送ネットワークの拡大から インドネシアの農村電化プログラム,フィリピンNEA標準のプロジェクト,中電圧の上空線では 11mのポールが最適です.
私たちの11m 熱浸し電極目的のために作られています11kVと33kV配送ネットワークQ235B(標準) またはQ355B(アップグレード) 鉄鋼角形で角形に設計ISO 1461 ホットディップガルバン化(≥85μm)160km/h 台風耐性選択可能2段目この柱は,この地域の最も厳しい流通プロジェクトのために,高度,強度,コスト効率の最適なバランスを提供します.
横幅要求に適さない柱の高さ道路,川,障壁の上では 9m のポールが必要とする導管のクリアランスを達成できない場合もあります. 11m は安全性と遵守のために必要な余分な幅を提供します.
高湿度環境における腐食熱帯気候で年間降水量は2000mmを超え,湿度が100%に近づくため,鋼の劣化が加速する.塗料やエポキシ塗料は急速に衰退する.低品質のガルバン化が 地域の厳しい条件に耐えられない.
台風による故障嵐 の 時 に 設計 さ れ て い ない 柱 が 崩れ て しまい,大 規模 な 停電 と 費用 かかる 修理 が 起こっ て い ます.
ロジスティカル・チャレンジ長くなる柱は,慎重に操作し,輸送を計画する必要があります.
品質が不一致適切な品質管理システムと第三者による検証がなければ,各サプライヤーの質は大きく異なります.
1短めの柱の高度制限道路や川を横断する33kV線には9mの柱が十分な距離を提供できない可能性があります.11mは多くの東南アジア配送基準で指定された最低高さです.
2腐食防止の不十分熱帯環境ではISO 1461の遵守に不十分である70μm以下の電圧を多くのサプライヤーが使用しています. 1,500時間未満の塩噴霧試験耐久性は長期的保護を保証できません.
3. 一般的な風設計標準的な風速120km/hで設計された柱は東南アジアの台風帯で失敗します. 160km/hの設計は不可欠です.
4ロジスティックの制約11mの単段柱は,狭い道路のある遠隔地で輸送するのが困難です.スリップジョイント付きの2段柱は,この課題を解決します.
✅最高高さ11m11kVおよび33kVの線路で優れた導体クリアランスを提供します.道路交差点,川の横断,都市施設のクリアランス要件を満たすまたは超えています.
✅ 素材 の 柔軟性ほらQ235B(費用対効果の高い内陸用) またはQ355B(強風,沿岸台風地帯)
✅ 高級な腐食防止ISO 1461 熱浸しガルバン化≥85μm亜鉛コーティング 塩噴霧試験≥1,500時間寿命は25~30年
✅ 160km/h の台風耐性● 東南アジアの極端な天候のために設計された. 八角形の形は風力抵抗を最小限に抑える. 安全因子2.0.
✅ 柔軟な部分設計単段式またはスリップジョイント/フレンズ接続付きの2段式で利用可能で,簡単に輸送および現場での組み立てが可能です.
✅ 品質認証工場はISO 9001認証を取得しています. 製品は国際基準で製造され,要求に応じて第三者研究室 (SGS,BV) によって検証できます. 溶接はAWS D1を満たしています.1 要求事項.
| パラメータ | 仕様 |
|---|---|
| 柱の高さ | 11m (36フィート) |
| 定位電圧 | 11kV / 33kV |
| 横切断 | オクタゴナル型 |
| 材料の選択肢 | Q235B(出力 ≥235MPa) 標準Q355B(出力 ≥355MPa) オプションのアップグレード |
| 上方直径 | 120~160mm |
| ベース直径 | 220~280mm |
| 壁の厚さ | 3.8mm / 5.5mm / 7.2mm |
| 角型 | 1:75 |
| 風抵抗 | 160km/h 安全系数20 |
| 振動規格 | ISO 1461 / ASTM A123 |
| 亜鉛コーティング厚さ | 平均 ≥85μm |
| 塩噴霧試験 | ≥1,500時間 |
| 地震耐性 | 8 号 程度 まで |
| 設計使用寿命 | 25~30歳 |
| セクション | 片面または両面,滑り接頭 |
| 溶接基準 | AWS D1 について1 |
| 品質保証 | ISO 9001 認証済み工場,第三者による検査 (SGS/BV) |
️都市部と郊外での分布都市通りや郊外道路に沿った11kV~33kVの線に最適なクリアランスを提供します
地方の電力網の拡張インドネシア,フィリピン,ベトナムの政府支援の 農村電化プロジェクトでは 中高圧配電に 11mの電極を指定しています
産業用地域工場,倉庫,工業公園の信頼性の高い電源供給
道路や川の渡り道道路,鉄道,小水路を横断するための十分な導体クリアランスを提供します.
住居開発新築住宅街や商業開発には 強力な配送インフラが必要です
☀️再生可能エネルギープロジェクトソーラーファームと風力発電の 集電線は 中電圧集電網のために11mの柱を使用しています
(製品1と同じです 形作り,加熱,断面設計,基礎統合)
| 選択因子 | 検討 |
|---|---|
| 電圧レベル | 配送用11kV / サブトランスミッション用33kV |
| 風圏 | 内陸:Q235B 沿岸台風:Q355B |
| スパン要件 | 長いスパンスは,より厚い壁やより高いグレードの鋼を必要とします |
| ロジスティック | リモートアクセス: 2段設計; 簡単にアクセス: 1段 |
| 品質検証 | ISO 9001 証明書および必要に応じて第三者による検査 (SGS/BV) を要求 |
| 国基準 | フィリピン:NEA 35FT; インドネシア: PLN SUTR/JTR; マレーシア: 11m MS |
Q1:なぜ9mより11mを選んだのか?
11m は 33kV の線,道路交差点,障壁を横断する線路に追加的な導体クリアランスを提供します.中電圧配送の最低指定高さ11mさらに高い高さにより,ポール間の間隔が長くなり,プロジェクトに必要なポール数は減少します.
Q2:Q235Bは11m 33kVのポールに十分ですか?
設計風速 ≤120km/hと標準負荷を有する内陸地域では,Q235Bは十分である.しかし,沿岸台風地域や重量電導電路負荷 (例えば,二重回路33kV) の場合,Q235Bは適している.Q355Bの強度が50%高いのでお勧めします.
Q3: 2つのセクションの設計の利点は?
スリップジョイント付きの2段式設計により,特に狭い道路やアクセスが限られている遠隔地では,より簡単に輸送が可能になります.摩擦式接着器を使って現場で組み立てられます.輸送コストを削減し,設置を簡素化します.
Q4:この電極は11kVと33kVの両方に使用できますか?
同じポールデザインで 11kVと 33kVの電線を 対応できる特定の導体タイプに基づいてカスタマイズされたクロスアームデザインを提供します,回路の構成,負荷要件
Q5:出荷前にSGSの検査を予定できますか?
SGS,BV,または他の認定検査機関が 厚さ,溶接品質,寸法,材料の組成完全な検査報告が提供されます.
梱包 と 輸送
輸送 の 間 に 起こりうる 振動 面 の 損傷 から 保護 する ため に,棒 の 上部 と 下部 を 敷き布団 や 草 の 球 で 覆い て い ます.顧客の要求に応じて包装もできます.
生産 プロセス
材料の検証 → 切断 → 鋳造または曲がり → 垂直溶接 → 寸法の検証 → フレンズ溶接 → 穴穴掘り → カリブレーション→ 脱毛プロセス → バルナ化,粉末塗装や塗装 → 再校正 → スレッド → 梱包
わたしたち の 奉仕
112時間以内にご質問に 答える予定です
2経験豊富なスタッフは,あなたのすべての質問に流暢な英語で答えます.
3経験豊富なプロのデザインチームです. UEMとUBMは歓迎されています.
4専門的な技術者やスタッフによって 顧客に独占的でユニークなソリューションが提供されます
5特別割引や佣金と販売の保護は,私たちのディストリビューターに提供されています.
6. State of the Art Factory with highly specialized machinery focused on producing various types of steel poles with over 20 years of experience and expertise to deliver you quality products that you can trust at competitive prices.
7品質を統制する 独自の検査チームがあります
工場へようこそ!
