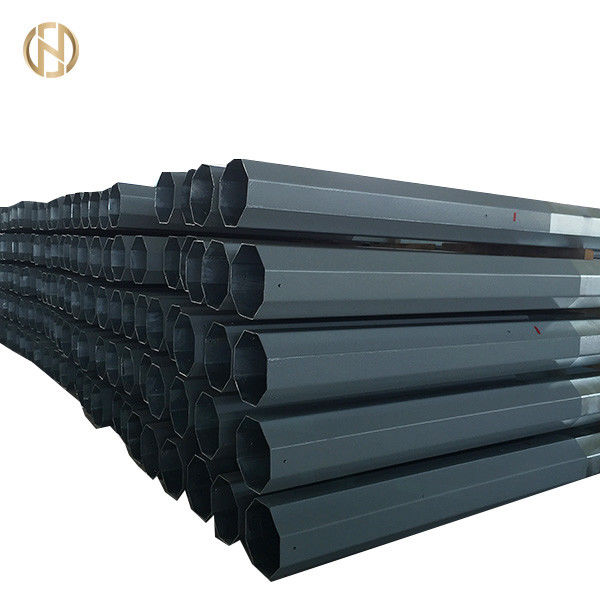

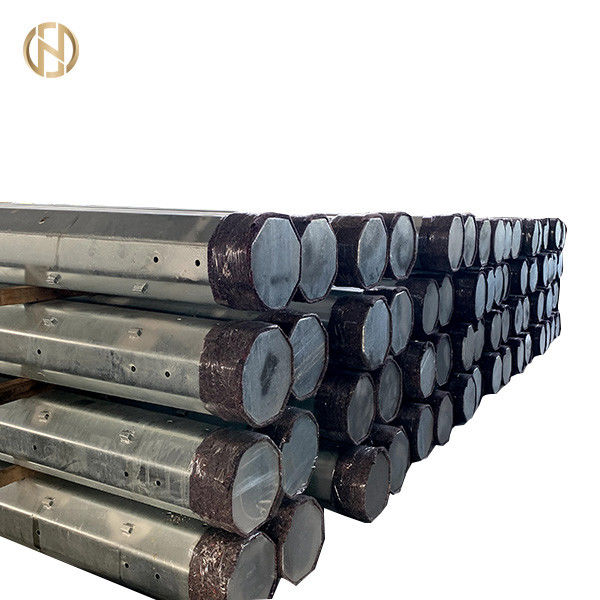

33KV 11mの抵抗力がある12m鋼鉄電力のポーランド人のクラス4の直接埋められたタイプ地震

33kv 11mの12m鋼鉄電信柱、クラス4の直接埋められたタイプ

1.0規模

これらの指定は設計、工学、製造、アセンブリ、鋼鉄棒、十字の腕アセンブリ、人セット、危険の版、33kVのためのGIのスパイクの接地セットの発送の前の製造業者の仕事のテストを選抜します棒ライン、懸濁液および3段階、50のHzの頑丈に埋められた33kV架空送電線の使用のAACのコンダクターのために適した張力付属品をカバーします。

• 設計および技量は耐用年数中の立派な業績を保障する最もよい工学練習に従ってあります。
• とりわけ除かれてとりわけ装置の満足な操作に必要であるこの指定で示されなかったが、材料および装置は含まれていると考えられなく、追加費用なしで供給されます。同一の評価を持っている部品は交換可能です。入札者は製造業者の仕事で利用できる試験設備を供給しなければなりません。

2.0標準

（日付まで改められる）鋼鉄棒、十字の腕アセンブリ、十字の支柱アセンブリおよび棒の監視腕の人は置きます、セット等を埋めることは関連したIECの標準に合致し、次述べられた他のどの等量の中立的に受諾可能な国際規格もこれらのの製造業で使用された材料およびプロセスに適当装置です:

標準に相違がある時はいつでも最も厳しい規準は適用します。

3.0材料、建設上の細部および技量

• すべての装置の製造で使用された材料は新しく、最もよい質で、指定条件の下で性能のための適した分類します。
• さまざまな装置の製造に使用した鋼鉄は置かれた関連した国際規格でできていた材料の供給に関して一般要求事項に従ってあります。
• ISOの13520:2015に従って分析された材料か他の関連した国際規格は以上0.060%それぞれの硫黄そしてリンの内容を示しません。
• 装置はよくできて、きれいで、有害な表面欠陥から放します。鋼鉄棒、角度セクション等の端は切られた正方形で、まっすぐです。
• ボルト、ナット及びパックの洗濯機および人ワイヤー繊維及び十字のアーム・ガード ワイヤーはISOの1461:2009 （en）または他の関連した国際規格によって電流を通された熱いすくいです。亜鉛の質はISOの752:2004で指定された少なくともZn 98の等級です。亜鉛コーティングは付着性、滑らか、適度に明るく、連続的でそのような欠陥からおよび変化、灰およびドロス、包含、薄片および汚点、丘疹、lumpinessおよび操業放します。
• 鋼鉄棒は最低と最低の亜鉛コーティングそして鋼鉄支承板の125ミクロンの厚さ亜鉛コーティングの125ミクロンの厚さASTM A123によって一般に電流を通され、関連した国際規格によってテストされた熱いすくいです。
• 記事は1微細な持続期間の最低4のすくいに抗します。電流を通されたコーティングの均等性はASTM A123で規定されるようにpreeceテストによって定められます。
• 懸濁液および張力付属品はアルミ合金から成り、すべての基本はISOの10684:2004 （en）の部品XIIIまたは他の関連した国際規格によって85ミクロンの亜鉛コーティングの最低の厚さの熱いすくいの電流を通された鋼鉄から成っています。

4.0さまざまな装置の特定の技術的要求事項

4.1鋼鉄ポーランド人

購入者は思慮分別で製造者によって棒の製作そしてテストに必要な1つ以上のタイプの棒の設計そして製作データを供給するかもしれませんでしたりまたは代わりに入札者に棒の最適設計を解決するように頼むかもしれ、その場合で詳細設計の計算をの『勝ります雇用者によって点検および検討のためのフォーマット』を堤出して下さい。

ポーランド人の設計はASCEマニュアル72/SEI - 48 - 05のまたは他の関連した国際規格によってできれば解決され、点検されます。ポーランド人は事前ドリルされ、棒の上の帽子および支承板との完全供給しました。

4.1.1特定の建設上の条件

4.1.1.1ポーランド人は同時ローディングの最も悪く可能な組合せにの抗するように設計されます

• 風のスパンに相当してコンダクターの風力、絶縁体の風力成っている、側面負荷棒の風力および最高コンダクターの張力から。
• コンダクターの棒の自己重量、重量、絶縁体、交差腕、追加設備、架線工夫および圧縮力から適当な滞在の反作用にどこにでもよる成っている縦の負荷。

混合されたHV （33のkV）のための4.1.1.2の鋼鉄棒は、HV/LV次のタイプおよび適用のために解決されます:

• 建築業者は詳細設計を堤出します及び次元及び構成を示す顧客およびサンプル デッサンの承認のための前述の33kV送電線の上のそれぞれのための棒のデッサンは封じられています。
• ポーランド人はこの指定にリストされている設計パラメータによって次元の長さおよび棒の上のローディングの条件を満たします。すべての棒の上そして底のための平たい箱を渡る次元は好まれた設計としてこの指定/デッサンに設計及び労働量規準が満たされる限りにおいて各タイプの棒の長さのために1つの次元を利用するためにリストされています。

4.1.1.5の労働量

棒の労働量はここに指定し、上の下で250のmmで適用されたとき各棒で棒の最高の許された圧力を、印が付いている引き起こす負荷と定義しました。

• 標準的な棒は表2、3及び4.で与えられた設計パラメータに基づいて指定適用のために適しています。
• 14のmmの直径の穴を通したAは埋まっていることに植わる深さの上の300のmmの高さの各棒で提供されます。300のmmの高さの穴の位置は棒の製造する前の雇用者から公認に得られます。

4.1.1.8の支承板

すべての棒はM-20に建設、最低の厚さのPCCのパッド75のmmおよび全体寸法の間に棒の外側の最下次元より多く約150のmm置かれます。

また;棒は鋼鉄から関連した標準によって製造された別の正方形の鋼鉄支承板によって供給されます。支承板の最少厚さは6つのmmよりより少しではないです。鋼鉄支承板の厚さの設計計算は雇用者によって点検および検討のために堤出されます。

4.1.1.9 Guying

小さい角度の位置（0 - 30°）のためのポーランド人は自己支えます。但し;人が住んでいない区域のより大きい角度そして末端の位置のための棒は角度の位置にアンカー人を置きました賢い角度のBiセクターまたは末端の位置に長さの方向を与えることができます。居住された区域の人で割り当てられません;しかし一緒にしっかり止められている支柱か2本の棒は機械的に配置することができます。

4.1.1.11の設計パラメータそして安全係数

許容

I.長さ

長さの許容は次の通りあります:

終了する棒は直線性からによって長さの以上1/600ありません。

つや出しの鋼材のための圧延および切断の許容は関連した国際規格に従ってあります。
