| Brand Name: | FUTAO |
| Model Number: | FTGG - 0 38 917 |
| MOQ: | 2個 |
| 価格: | $100 - $400 |
| Delivery Time: | 15～30営業日 |
| Payment Terms: | L/C、T/T |

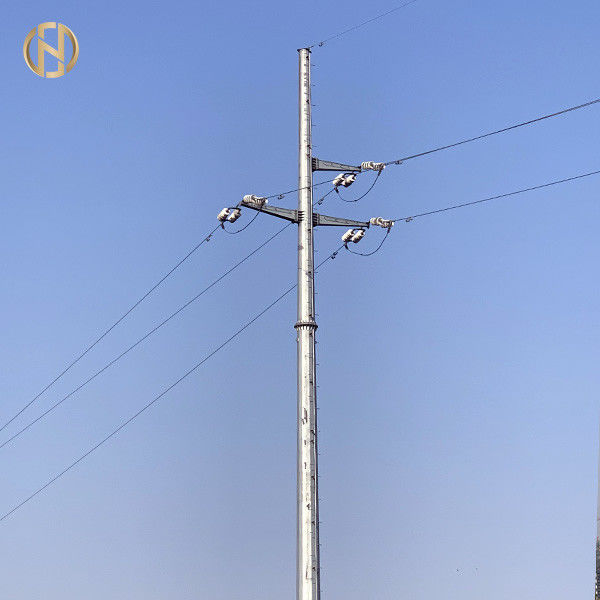

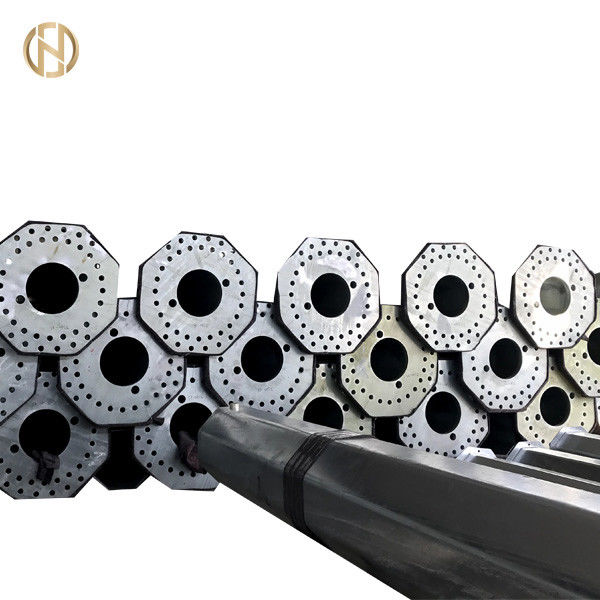

ベースプレートおよびM48アンカー・ボルトを持つ138KV倍回路ポーランド人30-60degree
製品の説明
132,138のために設計されている、69kv 110KVの頭上式の送電線。注文次元の注文の棒は必要であれば設計することができる。私達の家エンジニアはここに助けることいる。あなたが持つかもしれないあらゆる照会のためのカスタマー サービスに連絡しなさい。
特定の細部
| 鋼鉄ポーランド人 | 結合しなさい | 保証された価値 | |||||
| ポーランド人のタイプ | まっすぐ | 角度 | 行き止り | ||||
| 量 | pce | 24 | 14 | 6 | |||
| 製造業者 | 宜興市FUTAOの金属の構造単位CO.、株式会社 | 宜興市FUTAOの金属の構造単位CO.、株式会社 | 宜興市FUTAOの金属の構造単位CO.、株式会社 | ||||
| 製造の位置 | 中国、江蘇、宜興市都市 | 中国、江蘇、宜興市都市 | 中国、江蘇、宜興市都市 | ||||
| 標準 | - | NFEN10025/GB/T 700 | NFEN10025/GB/T 700 | NFEN10025/GB/T 700 | NFEN10025/GB/T 700 | NFEN10025/GB/T 700 | NFEN10025/GB/T 700 |
| 鋼鉄質 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | S500 / Q500 | |
| 熱い電流を通す標準 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | ISO 1461 | |
| Dimensionnementのmécanique desのligues | |||||||
| 回路の数 | 1 | 1 | 1 | 1 | 1 | 1 | |
| タイプのアイソレーター | 懸濁液 | 懸濁液 | アンカー | アンカー | アンカー | アンカー | |
| 角度 | º | 0 | 0 | 45 | 45 | 90 | 90 |
| 標準的なスパン | m | 200 | 200 | 200 | 200 | 200 | 200 |
| 風のスパン | m | 220 | 220 | 220 | 220 | 220 | 220 |
| 重量のスパン | m | 250 | 250 | 250 | 250 | 250 | 250 |
| 85°Cのコンダクターの弛み | m | ||||||
| 十字の腕の形 | 三角形 | 三角形 | drapeau | drapeau | drapeau | drapeau | |
| 最も低い十字の腕の高さ | m | 15.6 | 15.6 | 15.6 | 15.6 | 15.6 | 15.6 |
| コンダクターと棒間の最低の縦の間隔 | m | 1.1 | 1.1 | 2 | 2 | 2 | 2 |
| highgestコンダクターそしてグラウンド ワイヤー間の縦の間隔 | m | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| 平均温度（25°C）の風圧力 | daN/m2 | 58 | 58 | 58 | 58 | 58 | 58 |
| ポーランド人の空気係数 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| コンダクターの空気係数 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 安全係数 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 材料 | 折られた金属板 | 折られた金属板 | 折られた金属板 | 折られた金属板 | 折られた金属板 | 折られた金属板 | |
| 横断面 | Octogonal | Octogonal | Octogonal | Octogonal | Octogonal | Octogonal | |
| 地面からの高さ | m | 20 | 20 | 22 | 22 | 22 | 22 |
| 上の外部の直径 | mm | 240 | 240 | 270 | 270 | 300 | 300 |
| 最下の外部の直径 | mm | 510 | 510 | 920 | 920 | 1200 | 1200 |
| セクションの数 | mm | 2 | 2 | 3 | 3 | 3 | 3 |
| 厚さ（上/底） | mm | 4 / 6 | 4 / 6 | 6 / 8/10 | 6 / 8/10 | 6 / 10/10 | 6 / 10/10 |
| 総重量 | kg | 1150 | 1268 | 3300 | 3560 | 4670 | 4980 |
| 基礎の深さ | m | 2.6 | 2.6 | 2 | 2 | 2 | 2 |
追加詳細
設計コード:アメリカ標準的なASCE/SEI 48-11
設計ソフトウェア:PLS-POLESソフトウェア
輸出適用範囲:、ヨーロッパ、中東、アフリカ アジア太平洋、中央及び南アメリカ
テスト:ローディング テストは場所で必要であれば行なわれるかもしれない
工程
→によってが溶接の→フランジを付けたようになる次元の→の形成するか、または曲がる→の縦の溶接の→の証明を切る材料の→の証明はプロセスに→の電流を通す、粉のコーティングの刻み目を取り除くかまたは→の包装に通す→のRecalibrationの→を塗るDrilling→の口径測定の→に穴をあける
プロダクト細部
私達の工場への歓迎!
