110KV 138KV HDGは送電線のための電力のポストに電流を通しました

                             送電線のための 110KV 138KV HDG によって電流を通される電力の鋼鉄棒



製品説明

---

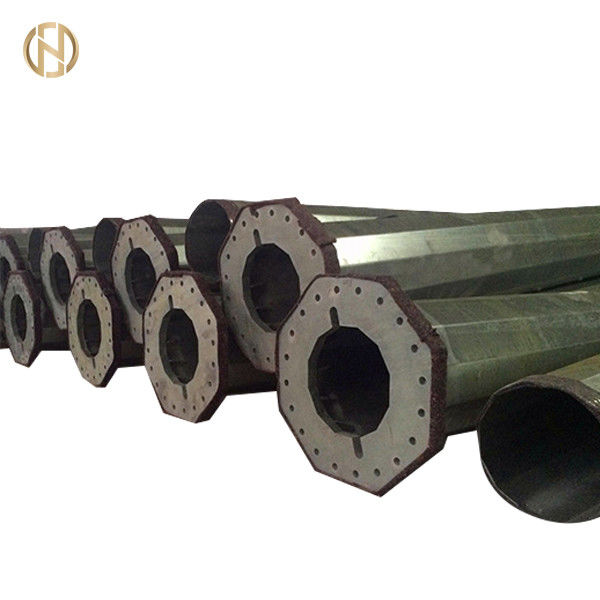

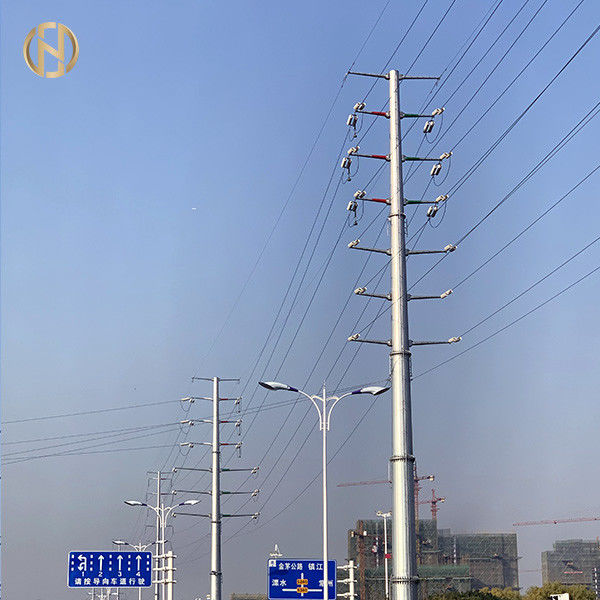

上記の製品は、110kv 138kv 送電線八角形亜鉛メッキ鋼電柱です。

• 製品は構造基準に従って設計および製造されています
• これらのグローバルな製造基準に準拠できるのは当社だけであり、競合他社よりも優位に立つことができます。
• 製品は ISO 1461/ASTM A123 規格に従って溶融亜鉛メッキされています
• ポールシャフト材質：ASTM GR65,GR50

PLS ソフトウェアに従って設計するには、次の設計パラメータが必要です。

---

1. ポールが使用される地域の運用風速
2. ポールのアンテナ負荷と高さ
3. ポール自体の全高

製品仕様

110kv 138kv フィリピン市場 NEA、Meralco の亜鉛メッキ鋼棒



素材

1.) ベースプレート

ASTM A633 グレード E

規格化された高強度低合金構造用鋼板の規格

YS 415最小

TS（550～690）

EL 18% 最低

2.) アンカーボルト

ASTM A615 グレード 75

コンクリート補強用異形および無地炭素鋼棒鋼の規格

YS 520 最小

TS 690 最小

EL 6% 最低

3.) アンカーボルトナット

ASTM A563 グレード C
炭素鋼および合金鋼ナットの規格
耐荷重 = 993 N/mm2 最小
硬度: ブリネル (143 - 352) / ロックウェル (B78 - C38)

4.) 接地ナット

ASTM A276 タイプ 304

オーステナイト系ステンレス鋼ファスナーの規格

YS 207最小

TS 518 最小

EL 最低 20%

5.) 溶接材料

AWS D1.1 E70XX

YS 400 最小
TS 480 最小



仕様は次の規格を参照しています

ASCE/SEI 48:	鋼製送電柱構造の設計
BS EN ISO 1461 :	製造された鉄鋼製品の溶融亜鉛めっきコーティング。仕様と試験方法。
ASTM A123 :	鉄鋼製品の亜鉛（熱間亜鉛メッキ）塗装の標準仕様
ASTM A 153/A153M :	鉄鋼金具の亜鉛（熱間亜鉛メッキ）塗装の標準仕様



梱包と発送

---



輸送中に発生する可能性のある亜鉛メッキ面の損傷から保護するために、ポールの上部と下部をマットまたはストローベイルで覆います。お客様のご要望に応じて梱包も可能です。



テスト

型式試験 (essais de qualification)

• ポールの性能試験は供給者の負担とする。
• EDCL では、最初の納品前に、EDCL の代表者の立ち会いの下で次の性能テストを実施する必要があります。

ポールの検査（目視および寸法モニタリング）

• 寸法特性: 高さ、上端と基部の寸法、ポールの真直度。
• 完成した側面検査:
• 良好に仕上げられた溶接: はんだ付けワイヤのブリスター充填および切断 (「colmatage et bouture」) がないこと。
• よく仕上げられた亜鉛メッキ: 余分な厚さ、針、流れの残り、接合、黒い斑点がないこと。
• マーキングと表示。
• ポールの上部と基部に機械的保護があります。
• アース端子の有無



コーティング品質管理:

ISO 1461 規格または同等の規格に準拠: 亜鉛めっきコーティングの厚さ管理および亜鉛 (亜鉛めっき浴) の品質管理。



棒のテスト (機械テスト)

非破壊曲げ試験 (弾性限界のチェック)、埋め込まれたポールの上部に加えられるひずみ F に対するポールの耐性のチェックです。F = (公称引張張力 x 安全係数) + 架空



風の圧力.

試験方法:

この方法では、ポールにかかる荷重を 0 から F までゆっくりと定期的に増加させ、その間、次の荷重に対応するサグ (ポールの曲げ) の変化に注目します: 25% F、50% F、75% F、80 % F、90% F、100% F。

負荷 F の下で 1 分間持続した後、無負荷 (ゼロ負荷) になるまで、ポールはゆっくりと定期的に放電されます。残りのたるみが記録されます。残留サグが 100% F 荷重に相当するサグの 2% を超えず、ポールに乱れや変形が見られない場合、試験は満足です。



破壊試験

指定されたものと同じ条件ですでにたわみ試験を受けたポールに荷重が加えられますが、荷重の進行は、ポールが破損するまで連続してノンストップで実行されます。

ポールの破損につながる負荷の値が書き留められます。破断応力は F 以上でなければなりません。



鋼の品質管理

EN 10025 規格または同等の鋼の品質管理に従って、注文されたポールの製造を目的とした鋼の品質に関するレポートを EDCL に提供する必要があります。



受け入れテスト

受け入れテストは工場で行われ、供給者が負担します。テストは、現在の部分によって署名されたステートメントによって認可されます。EDCL は、これらのテストに参加する権利を留保します。

サンプリングは、国際規格の規定に従って、次の基準に基づいて行われます。

• 制御レベル: S2
• 通常の簡易管理：上記基準の規定に従い、軽減または強化管理に移行することを想定しています。
• 品質の許容レベル (ALQ): 2.5。国際基準に則り、通常の管理から軽減・強化管理への移行を行います。



受け入れテストには、次のテストが含まれます。

あ.ポールの視覚的および寸法的モニタリング;外観検査終了

• 良好に終了した溶接: ふくれがないこと、はんだワイヤの充填および切断。
• よく仕上げられた亜鉛メッキ: 余分な厚さ、針、流れ、接合、黒い斑点が残りません。

B. 寸法検査

• 寸法特性: 高さ、上端とベースの寸法。
• ポールの上部と基部に機械的保護があります。
• 亜鉛めっきの膜厚管理。国際規格に準拠。



生産工程

---

材料の検証 → 切断 → 成形または曲げ → 垂直溶接 → 寸法の検証 → フランジ溶接 → 穴あけ → キャリブレーション→ バリ取りプロセス → 亜鉛メッキ、粉体塗装または塗装 → 再キャリブレーション → ねじ切り → パッケージング



よくある質問

---

Q1.必要なポールの価格を取得するにはどうすればよいですか?

A: 1. 高さ、ポール シャフトの材質と厚さ、上部と下部の直径などの正確な寸法をお知らせください。その後、お客様の仕様に基づいて正確な見積もりを提示できます。 2.詳細図と組立図を送っていただけます。図面をもとに正確なお見積りをご提示いたします。

Q2.私は小さな卸売業者です。少量の注文は受け付けますか？

A: 小さな問屋さんなら問題ありません。様々な数量のご注文を承ります。

Q3.私はデザイナーです;私たちがデザインしたサンプルの製作を手伝ってもらえますか?

A: 私たちの使命は、お客様の成功を支援することです。お客様の問題を解決するお手伝いをさせていただきます。

Q4: 私たちは私たちの地域のあなたのエージェントになりたいです.これはどのように申請すればよいですか？

A: 提案書と会社概要をお送りください。

Q5.あなたの会社について教えてください。

当社は、2000 年以来、電柱、街灯柱、電気通信柱、その他の鋼製製品を含むあらゆる種類の鋼製柱の製造業者および輸出業者です。当社の製品は、世界中の多くの地域に輸出されています。

Q6.ブランド企業向けの特別なポリシーはありますか?

A: はい、独自のブランドを持っていて、VIP 顧客リストに載っている会社には特別なサポートがあります。あなたの市場であなたの製品をサポートするための最善の行動方針を分析できるように、あなたの販売データのコピーを送ってください.

Q7.ドア・ツー・ドアのサービスを提供していますか?通関手続きの仕方がわからないので。

A: 配送時間とコストを削減するために、Door to Door サービスを提供しています。これは、過去に多くの出荷を行ったため、運送会社との追加の割引があるためです.これにより、多くの時間とお金を節約できます。
